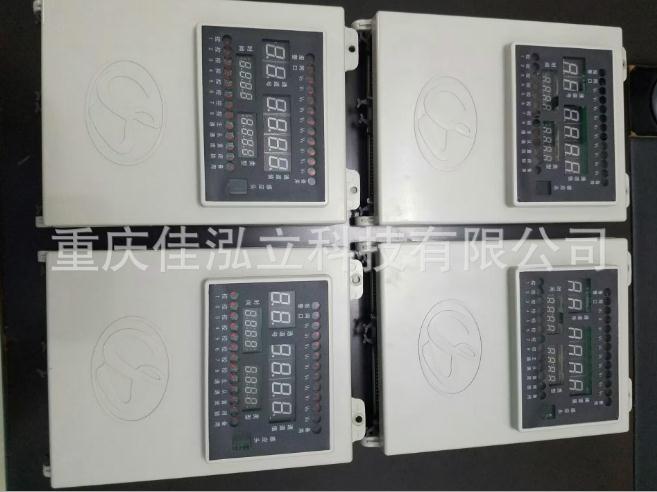

KJ90-F16(D)矿用本安型分站KJ90-F16(D)矿用本安型分站（以下简称分站）是一种以基于ARM内核的32位嵌入式微控制器为核心的嵌入式控制设备，

　　KJ90-F16(D)矿用本安型分站(以下简称分站)是一种以基于ARM内核的32位嵌入式微控制器为核心的嵌入式控制设备，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态、读卡器等下级智能设备等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。

　　主要技术指标

　　1.信号制式

　　1)模拟量

　　a) 200 Hz～1000 Hz，输出高电平时应不小于3 V(输出电流为2 mA时)，输出低电平时不大于0.5 V，其正脉冲和负脉冲宽度均不得小于0.3 ms;

　　b) 1200 Hz～2000 Hz，输出高电平时应不小于3 V(输出电流为2 mA时)，输出低电平时不大于0.5 V，其正脉冲和负脉冲宽度均不得小于0.15 ms。

　　2)开关量

　　a) 1 mA/5 mA。电流小于0.1mA，表示断线状态;电流大于0.8 mA且小于1.2 mA时表示为停状态;电流大于4 mA且小于6 mA时表示为开状态。

　　b) 4mA/20 mA。电流小于0.4mA，表示断线状态;电流大于3.2 mA且小于4.8mA时表示为停状态;电流大于16 mA且小于24mA时表示为开状态。

　　3)控制量

　　电平型信号：输出高电平时应不小于3 V(输出电流为2 mA时)，输出低电平时不大于0.5 V。

　　4)累计量

　　输出高电平时应不小于3 V(输出电流为2 mA时)，输出低电平时不大于0.5 V，其正、负脉冲宽度不应小于0.3 ms，正、负脉冲的转换时间不大于5 ms。

　　2.最大监控容量

　　1)信号采集输入口

　　a)模拟量信号/开关量信号输入口(通过中心站软件设置可以互相转换)：16路

　　b)累计量信号输入口：1路

　　2)断电控制输出口:8路

　　3)通讯端口

　　a) RS-485通讯口：2路

　　b)以太网口(可选)：1路

　　3.控制执行时间

　　分站甲烷超限断电及甲烷风电闭锁的控制执行时间：≤2 s。

　　4.最大传输距离

　　1)分站到传感器的最大传输距离不小于2 km;

　　2)分站到控制执行器的最大传输距离不小于2 km;

　　3)分站至传输接口之间的最大传输距离不小于10 km;

　　4)分站到矿用网络交换机采用RS485传输方式的最大传输距离不小于5 km。

　　5.传输性能

　　1)分站与矿用网络交换机的传输：

　　a)传输方式(一)：

　　?通讯口数量：1路;

　　?传输方式：以太网;

　　?传输速率：10 Mbps/100 Mbps自适应;

　　?最大传输距离≤100 m(使用MHYVP 2×4电缆，单芯截面积不小于1.5 mm2);

　　?传输信号工作电压直流峰峰值：≤5 V。

　　b)传输方式(二)：

　　?通讯口数量：1路;

　　?传输方式：RS485;

　　?传输速率：2400 bps;

　　?最大传输距离不小于5 km

　　?传输信号工作电压直流峰峰值：≤15.0 VP-P;

　　?传输信号工作电流峰峰值：≤150 mA。

　　2)分站与数据接口的传输：

　　?通讯口数量：1路;

　　?传输方式：RS485;

　　?传输速率：2400 bps;

　　?最大传输距离不小于10 km;

　　?传输信号工作电压直流峰峰值：≤15 VP-P;

　　?传输信号工作电流峰峰值：≤150 mA。

　　3)分站与下级智能设备的传输：

　　?通讯口数量：1路;

　　?传输方式：RS485;

　　?波特率：2400 bps;

　　?最大传输距离不小于2 km;

　　?传输信号工作电压直流峰峰值：≤15 VP-P;

　　?传输信号工作电流峰峰值：≤150 mA。
